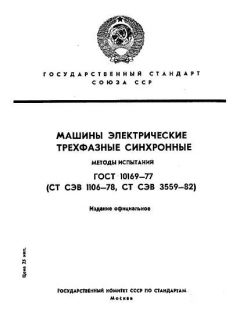

ГОСТ 10169-77 PDF

Полное наименование и описание

ГОСТ 10169-77 — «Машины электрические трехфазные синхронные. Методы испытаний». Стандарт устанавливает методики и процедуры испытаний трёхфазных синхронных машин (генераторов и синхронных двигателей) для определения электрических, динамических и механических характеристик, параметров возбуждения и параметров переходных процессов.

Аннотация

Документ описывает набор метрологических и испытательных методов: измерение воздушного зазора и формы поверхности статора/ротора, измерения сопротивлений обмоток и изоляции, испытания электрической прочности, определение характеристики холостого хода, короткозамыкательные испытания, определение синхронных, переходных и сверхпереходных индуктивных сопротивлений, испытания системы возбуждения, а также методы испытаний при повышенной частоте вращения и проверки динамических параметров (разгон/торможение, режимы аварийных отключений и т. п.).

Общая информация

• Статус: Действующий (по доступным публикациям и каталогам стандартов; возможны последующие поправки/изменения).
• Дата публикации: 01.01.1978 (обозначение ГОСТ 10169-77, введён в действие с 1978 г.).
• Организация-издатель: Государственный комитет СССР по стандартам (Госстандарт).
• ICS / категории: 29.160 — электрические вращающиеся машины (категория стандартов по электротехнике и электрическим машинам).
• Редакция / версия: редакция 1977 (ГОСТ 10169-77) с последующими изменениями и поправками, отмеченными в базе (включая несколько Изменений в 1980–1987 гг.).
• Количество страниц: примерно 85 страниц (в зависимости от издания и формата).

Область применения

Стандарт распространяется на трёхфазные синхронные машины номинальной полной мощности от порядка 1 кВ·А и выше и при частотах переменного тока в интервале приблизительно от 10 до 400 Гц. Не распространяется на некоторые специальные типы машин (например, машины с постоянными магнитами, реактивные индукционные агрегаты и индукторные машины), а также на специализированные конструкции, требующие отдельных технических условий.

Ключевые темы и требования

• Методы измерения воздушного зазора и оценки формы поверхностей статора и ротора.
• Измерения сопротивления изоляции и испытания электрической прочности обмоток (между обмотками и относительно корпуса).
• Определение сопротивления обмоток постоянному току и измерения при повышенной частоте вращения.
• Испытания холостого хода, характеристики нагрузки и симметричности напряжений.
• Короткозамыкательные испытания для определения синхронного, переходного и сверхпереходного индуктивных сопротивлений и соответствующих постоянных времени.
• Методы аппроксимации частотных характеристик и графоаналитические/численные процедуры расчёта параметров машин.
• Испытания системы возбуждения: измерение предельных и установившихся напряжений возбуждения, времени нарастания и динамических характеристик системы возбуждения в соответствии с нормативными ссылками.
• Испытания разгона/торможения, определение номинального времени ускорения и запасённой энергии машины.

Применение и пользователи

Стандарт предназначен для предприятий‑производителей синхронных машин, испытательных лабораторий, конструкторских бюро и сервисных подразделений энергокомпаний, подрядчиков по приёмо-сдаточным испытаниям и органов сертификации. Применяется при приёмо-сдаточных и периодических испытаниях, при исследовании переходных процессов и при сравнительной оценке параметров машин разных конструкций.

Связанные стандарты

Стандарт учитывает и соотнесён с международными публикациями серии IEC (серия 34 / IEC 60034 о вращающихся электрических машинах) и рядом отраслевых ГОСТ/СТ СЭВ по методам испытаний и требованиям к системам возбуждения; часто в нормативных ссылках упоминаются ГОСТ на сопутствующие методы испытаний и безопасность, а также отдельные межгосударственные рекомендации.

Ключевые слова

синхронная машина, методы испытаний, холостой ход, короткое замыкание, индуктивное сопротивление, система возбуждения, измерение зазора, электрическая прочность, переходные процессы

FAQ

В: Что это за стандарт?

О: Национальный стандарт СССР/России, регламентирующий методы испытаний трёхфазных синхронных машин — процедуры измерений электрических, динамических и механических характеристик.

В: Что он регулирует?

О: Конкретные методы и порядок проведения испытаний (измерения сопротивлений и изоляции, испытания электрической прочности, холостой ход, короткозамыкательные опыты, определение синхронных и переходных параметров, испытания систем возбуждения, динамические испытания разгона/торможения и пр.).

В: Кто обычно использует?

О: Производители генераторов и синхронных двигателей, испытательные лаборатории, энергетические компании, конструкторские бюро, организации по сертификации и службы технического контроля.

В: Он актуален или заменён?

О: По имеющимся каталогам и базам стандартов ГОСТ 10169-77 продолжает фигурировать как действующий документ в своей редакции с поправками; одновременно при применении рекомендуется сверять актуальность и наличие новых редакций или межгосударственных/международных аналогов в официальных реестрах стандартизации.

В: Это часть серии?

О: Да — стандарт входит в совокупность нормативов по электрическим вращающимся машинам и методам их испытаний; он соотнесён с другими ГОСТ и СТ СЭВ, а также с международными стандартами IEC по вращающимся машинам.

В: Какие ключевые слова?

О: синхронная машина; методы испытаний; переходные процессы; индуктивные сопротивления; система возбуждения; испытания на прочность изоляции; холостой ход; короткое замыкание.
