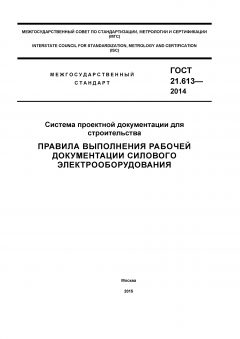

ГОСТ 21.613-2014 PDF

Полное наименование и описание

ГОСТ 21.613-2014 — Система проектной документации для строительства. Правила выполнения рабочей документации силового электрооборудования. Устанавливает состав и правила оформления рабочей документации, применимой к силовому электрооборудованию предприятий, зданий и сооружений различного назначения.

Аннотация

Стандарт регламентирует структуру рабочих комплектов документов, требования к оформлению чертежей, электрических схем, табличных приложений (спецификации, журналы кабелей и кабельно-трубные журналы), а также правила нумерации, маркировки и унификации обозначений в документации силового электрооборудования. Предназначен для обеспечения единообразия проектной документации и удобства её применения в строительстве и эксплуатации.

Общая информация

• Статус: Действует.
• Дата публикации: Утверждён 26 ноября 2014 г.; введён в действие с 1 июля 2015 г.
• Организация-издатель: Межгосударственный стандарт / Федеральное агентство по техническому регулированию и метрологии (утверждение стандарта). Разработчик: АО «Центр технического и сметного нормирования в строительстве».
• ICS / категории: ОКС 01.100.30 (проектная документация); классификационная группа Ж01 (строительство).
• Редакция / версия: Издание 2014 года — ГОСТ 21.613-2014; заменяет ГОСТ 21.613-88. Имеет поправки/актуализации, включая сведения в ИУС.
• Количество страниц: 28 (в ряде публикаций указано 30 страниц — зависит от оформления публикации).

Область применения

Стандарт применяется при разработке рабочих чертежей и сопутствующей документации силового электрооборудования для промышленных, гражданских и коммунально‑бытовых объектов. Охватывает оформление схем силовых цепей, планов размещения оборудования, спецификаций, кабельных журналов и других элементов рабочей документации, необходимых для строительства, монтажа и последующей эксплуатации.

Ключевые темы и требования

• Состав рабочего комплекта документации для силового электрооборудования (чертежи, схемы, спецификации, журналы).
• Правила оформления электрических схем и графических обозначений в соответствии с унифицированными требованиями СПДС.
• Требования к кабельным журналам и кабельно‑трубным журналам, учёту кабельных трасс и их маркировке.
• Порядок оформления спецификаций оборудования и материалов, требования к записям о защитных устройствах и заземлении.
• Правила нумерации, титульных листов, ведомостей и согласований в составе рабочего проекта.

Применение и пользователи

Стандарт предназначен для проектных организаций, конструкторских и монтажных подразделений, инженеров‑электриков, специалистов эксплуатационных служб и организаций технадзора. Используется при подготовке рабочей документации для строительства, реконструкции и технического обслуживания объектов энергоснабжения и электроснабжения.

Связанные стандарты

Нормативно связан с другими документами СПДС и электротехническими стандартами — в частности ГОСТ Р 21.1101-2013, ГОСТ 2.303, ГОСТ 2.721, ГОСТ 2.317, ГОСТ 2.302, ГОСТ 2.709, ГОСТ 2.710, ГОСТ 2.702, а также с рядом стандартов серии ГОСТ 21 (например, ГОСТ 21.101, ГОСТ 21.110, ГОСТ 21.210 и др.). Эти документы уточняют правила оформления масштабов, линий, графических обозначений и электрических схем.

Ключевые слова

СПДС; рабочая документация; силовое электрооборудование; электрические схемы; кабельный журнал; спецификация; маркировка; проектная документация; монтаж; заземление.

FAQ

В: Что это за стандарт?

О: Национальный/межгосударственный стандарт, регламентирующий правила оформления рабочей документации силового электрооборудования в системе проектной документации для строительства (СПДС).

В: Что он регулирует?

О: Устанавливает состав комплектов рабочих документов, требования к оформлению чертежей, схем и табличной документации (спецификаций, журналов), правила маркировки кабельных трасс и оборудования, а также порядок нумерации и оформления титульных листов и ведомостей.

В: Кто обычно использует?

О: Проектные организации, инженеры‑электрики, специалисты по ППР/ПСД, монтажные бригады, эксплуатационные службы и органы технического надзора при подготовке и проверке рабочей документации.

В: Он актуален или заменён?

О: Стандарт действуют: он был утверждён в 2014 г. и введён в действие с 1 июля 2015 г.; заменил прежнюю редакцию ГОСТ 21.613-88. Есть отдельные поправки и указания в информационных указателях (ИУС). При планировании работ рекомендуется сверять актуальность конкретного текста в официальных базах.

В: Это часть серии?

О: Да — ГОСТ 21.613-2014 входит в серию стандартов СПДС (Система проектной документации для строительства), объединяющую правила оформления различных видов проектной и рабочей документации.

В: Какие ключевые слова?

О: рабочая документация, силовое электрооборудование, СПДС, электрические схемы, кабельный журнал, спецификация, маркировка.
