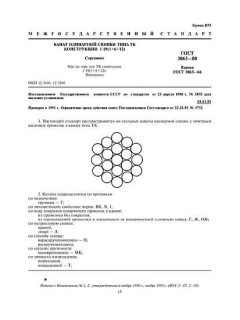

ГОСТ 3063-80 PDF

Полное наименование и описание

ГОСТ 3063-80 «Канат одинарной свивки типа ТК конструкции 1х19 (1+6+12). Сортамент» — межгосударственный стандарт, устанавливающий сортамент и основные параметры стальных канатов одинарной свивки типа ТК (конструкция 1×19) с точечным касанием проволок в прядях.

Аннотация

Стандарт регламентирует конструкцию, сортамент (диаметры и массы), марки проволоки, основные механические показатели и варианты исполнения канатов типа ТК (1×19). Применим к канатам с диаметром в широком диапазоне (примерно 1,0–19,0 мм) и предназначен для растяжек, грозозащитных тросов, стоячего такелажа и иных случаев, где требуются малые значения изгибных нагрузок и минимальное удлинение.

Общая информация

• Статус: Действует.
• Дата публикации: Утверждён 23 апреля 1980 г.; введён в действие 1 января 1982 г.; переиздания/переиздание сборников и изданий — 1996, 2002 и пр. (см. реестровые записи).
• Организация-издатель: Государственный комитет СССР по стандартам / Межгосударственный стандарт; издания — ИПК «Издательство стандартов» (в печатных сборниках и переизданиях).
• ICS / категории: ОКС / ICS: 77.140.65 (стальная проволока, проволочные канаты и цепи).
• Редакция / версия: Оригинал 1980 г. (введён 1982 г.). В текст были включены изменения №1 (01.04.1987) и №2 (01.01.1993); переиздания включались в сборники канатной продукции (1996, 2002 и пр.).
• Количество страниц: 5 страниц (короткий сортаментный стандарт).

Область применения

Стандарт распространяется на стальные канаты одинарной свивки типа ТК конструкции 1×19 с точечным касанием проволок в прядях. Типичные области применения — грозозащитные тросы воздушных линий электропередачи, растяжки мачт и опор, стоячий такелаж, тросовые подвески с малыми изгибовыми нагрузками и другие элементы, где требуются минимальные остаточные удлинения.

Ключевые темы и требования

• Конструкция каната: формула 1×19 (1+6+12) — одинарная свивка с центральной проволокой, шестью проволоками во втором слое и 12 во внешнем слое.
• Сортамент по диаметрам и ориентировочной массе 1000 м; типовые диаметры охватывают примерно от 1,0 до ~19,0 мм.
• Маркировочные группы прочности проволоки: марки ВК, В и 1 (различные пределы прочности в Н/мм²); указаны разрывные усилия для сумм проволок и каната в целом.
• Покрытие: возможны исполнение без покрытия и оцинкованные варианты; направление свивки — правая или левая; варианты исполнения: нормальная или повышенная точность, раскручивающиеся и нераскручивающиеся типы.
• Назначение и эксплуатационные ограничения: рассчитан на работы с малыми или нулевыми изгибовыми нагрузками и без интенсивной циклической гибки; характерен малым удлинением и высоким коэффициентом заполнения металлом.

Применение и пользователи

Пользователи стандарта — производители стальных канатов, поставщики канатной продукции, энергетические компании (для грозозащитных тросов ОЛЭП), строительно-монтажные организации (растяжки, стоячий такелаж), предприятия связи и транспорта (подвесные тросовые системы). Продукция по стандарту востребована при монтаже и ремонте линий электропередачи, мачт, антенн и других конструкций.

Связанные стандарты

Стандарт заменил прежние варианты (в частности ГОСТ 3063-66) и связан с общими техническими условиями и другими сортаментными ГОСТами на канаты и проволоку (например, ГОСТ 3241-91 «Канаты стальные. Технические условия» и ряд нормативов по сортаменту и испытаниям канатов). Также в предметной группе присутствуют сопутствующие стандарты на другие конструкции канатов (6×19, 7×7 и т. п.).

Ключевые слова

канат, трос, одинарная свивка, ТК, 1×19, сортамент, стальной канат, оцинкованный, растяжка, грозозащитный трос, ГОСТ 3063-80.

FAQ

В: Что это за стандарт?

О: ГОСТ 3063-80 — сортаментный стандарт для стальных канатов одинарной свивки типа ТК конструкции 1×19, определяющий размеры, массы, маркировку и основные параметры.

В: Что он регулирует?

О: Регламентирует конструкцию (1×19), диапазон диаметров и ориентировочные массы, марки проволоки, варианты покрытия и исполнения, а также назначение канатов типа ТК.

В: Кто обычно использует?

О: Производители и поставщики канатов, проектные и монтажные организации, энергетические компании (для грозозащитных тросов ОЛЭП), предприятия, эксплуатирующие растяжки и стоячий такелаж.

В: Он актуален или заменён?

О: По реестровым записям стандарт числится действующим (с включёнными изменениями №1 от 1987 г. и №2 от 1993 г.); отдельных сведений о полной отмене и замене на момент актуализации баз не выявлено.

В: Это часть серии?

О: Да — ГОСТ 3063-80 входит в группу стандартов на стальные канаты и сортаменты; в этой серии есть смежные ГОСТы для других конструкций и типов канатов (двойная свивка, 6×19 и т. п.).

В: Какие ключевые слова?

О: канат, трос, ТК, 1×19, сортамент, стальная проволока, грозозащитный трос, растяжка, оцинковка, ГОСТ 3063-80.
