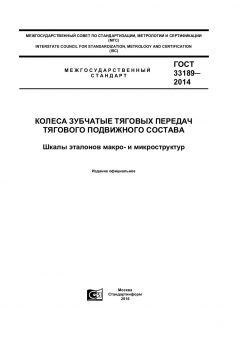

ГОСТ 33189-2014 PDF

Полное наименование и описание

ГОСТ 33189-2014 — Межгосударственный стандарт "Колеса зубчатые тяговых передач тягового подвижного состава. Шкалы эталонов макро- и микроструктур". Стандарт устанавливает эталонные шкалы и методы металлографической оценки макро- и микроструктуры упрочнённой поверхностной зоны и сердцевины зубьев эвольвентных цилиндрических зубчатых колес и шестерён, применяемых в тяговых передачах тепловозов, электровозов и моторвагонного подвижного состава.

Аннотация

Документ определяет шкалы эталонов макро- и микроструктур, критерии качества упрочнённого слоя (толщина, непрерывность, конфигурация), требования к микроструктуре (допустимые и недопустимые варианты), методы контроля (макрошлифы, микрошлифы, методы измерения твёрдости) и порядок оценки по эталонам. Стандарт ориентирован на контроль качества ТВЧ- и цементованных зубьев и содержит приложения с графическими эталонами.

Общая информация

• Статус: Действует (введён в действие впервые как межгосударственный стандарт для добровольного применения в РФ).
• Дата публикации: редакция 2014 года (обозначение ГОСТ 33189-2014); введён в действие в Российской Федерации с 1 июля 2015 года (приказ Росстандарта от 17.02.2015 № 95-ст).
• Организация-издатель: Межгосударственный стандарт (разработан в системе межгосударственной стандартизации); для Российской Федерации введён в действие Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
• ICS / категории: МКС (ICS) 45.040 — Подвижной состав железных дорог и его части.
• Редакция / версия: ГОСТ 33189-2014 (первая редакция; документ межгосударственного уровня, введён в РФ в 2015 г.).
• Количество страниц: примерно 28 страниц (полнотекстовые публикации/копии стандарта содержат графические приложения с эталонами).

Область применения

Стандарт распространяется на эвольвентные ведущие (шестерни) и ведомые цилиндрические прямозубые, косозубые и шевронные зубчатые колёса или венцы составных колёс, используемые в тяговых передачах железнодорожного подвижного состава. Применим при оценке зубьев, упрочнённых закалкой токами высокой частоты (ТВЧ) или химико‑термической обработкой (цементация, ионная цементация, нитроцементация). Стандарт рекомендует методы оценки соответствия требованиям технических регламентов в области безопасности подвижного состава.

Ключевые темы и требования

• Описание шкал эталонов макроструктуры и микроструктуры для оценки конфигурации упрочнённого слоя и структуры сердцевины зуба (несколько шкал и эталонов с графическими примерами).
• Требования к микроструктуре упрочнённого слоя: допустимы зернистый или мелкоигольчатый троостомартенсит; недопустимы крупноигольчатая структура и наличие феррита в упрочнённом слое.
• Требования к структуре сердцевины: сорбито‑ферритная структура с дисперсностью не менее номера 5 шкалы ГОСТ 5639; недопустимы крупнозернистая структура и видманштеттовые игольчатые выделения феррита.
• Контроль толщины и конфигурации упрочнённого слоя (включая ориентировочные числовые требования по модулю зуба для толщины слоя) и оценка качества при контурной и секторной закалке.
• Требования по твёрдости: измерения упрочнённого слоя рекомендуются методом Роквелла (конус/методы по ГОСТ 9013) или Виккерса (по ГОСТ 2999); ориентировочные диапазоны твёрдости — для упрочнённого слоя зубьев колес ≈ 48–54 HRC, для шестерен — не менее ≈ 55 HRC; твёрдость сердцевины в НВ или HRC с эквивалентными пределами (указываются в стандарте).
• Методы оценки остаточного аустенита, наличия карбидной сетки, межзеренного окисления и обезуглероженности после термической или химико‑термической обработки.
• Ссылки на нормативные методы измерений (ГОСТы по твердости, микроструктуре, макрошлифам и др.), которые используются совместно со стандартом.

Применение и пользователи

Стандарт предназначен для: производителей зубчатых колёс и передач для железнодорожного подвижного состава; ремонтных и сервисных предприятий локомотивного хозяйства; лабораторий контроля качества и металлографических лабораторий; проектных организаций при разработке тяговых передач; органов оценки соответствия и инспекций. Применяется при приёмке, сертификации и контроле технологических процессов ТВЧ‑закалки и цементации зубьев.

Связанные стандарты

В стандарте приведены нормативные ссылки на ряд ГОСТов, в частности: ГОСТ 30803 (технические условия на колёса зубчатые тяговых передач), ГОСТ 2999 (метод Виккерса), ГОСТ 9012 (метод Бринелля), ГОСТ 9013 (метод Роквелла), ГОСТ 5639 (определение величины зерна), ГОСТ 8233 (эталоны микроструктуры) и др. Эти документы используются совместно для испытаний и оценки качества.

Ключевые слова

зубчатые колёса, шестерни, тяговые передачи, ТВЧ, цементация, макроструктура, микроструктура, эталоны, твёрдость, металлография, железнодорожный подвижной состав.

FAQ

В: Что это за стандарт?

О: Межгосударственный стандарт, регламентирующий эталонные шкалы макро‑ и микроструктур и методы их оценки для зубчатых колёс и шестерён тяговых передач железнодорожного подвижного состава.

В: Что он регулирует?

О: Металлографические методы контроля упрочнённого слоя и сердцевины зубьев, критерии оценки по эталонам макро‑ и микроструктуры, требования по конфигурации и толщине упрочнённого слоя, методы измерения твёрдости и оценка дефектов структуры.

В: Кто обычно использует?

О: Производители зубчатых колёс для локомотивов и моторвагонного подвижного состава, ремонтные предприятия, металлографические и испытательные лаборатории, проектные и сертификационные организации.

В: Он актуален или заменён?

О: На момент введения в РФ стандарт был введён в действие приказом Росстандарта № 95-ст от 17.02.2015 и действует с 1 июля 2015 года; для проверки актуальности и возможных изменений рекомендуется сверять сведения в официальных информационных указателях или у национального органа стандартизации.

В: Это часть серии?

О: Документ связан с комплексом стандартов по зубчатым передачам и обработке поверхностей (см. связанные ГОСТы, перечисленные выше) и дополняет технические условия на колёса тяговых передач. Можно рассматривать его как специализированный эталонный стандарт в серии документов по зубчатым колесам и методам контроля.

В: Какие ключевые слова?

О: зубчатые колёса, упрочнение, макроструктура, микроструктура, эталоны, ТВЧ, цементация, твёрдость, металлография.
