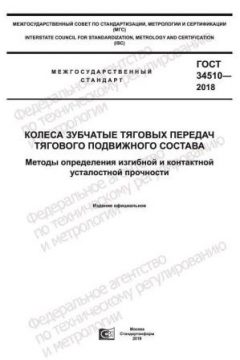

ГОСТ 34510-2018 PDF

Полное наименование и описание

ГОСТ 34510-2018. Колеса зубчатые тяговых передач тягового подвижного состава. Методы определения изгибной и контактной усталостной прочности. Стандарт устанавливает методы испытаний для оценки изгибной и контактной усталостной прочности зубчатых колес тяговых передач локомотивов и подвижного состава (эвольвентные цилиндрические — прямозубые, косозубые и шевронные, а также применимые типы передач).

Аннотация

Стандарт описывает методы проведения испытаний на изгиб и контактную усталостную прочность зубчатых колес тяговых передач: условия испытаний (температура, влажность, выдержка образцов), требования к испытательному оборудованию, схемы нагружения (качение без проскальзывания, с проскальзыванием и с внешней касательной нагрузкой), порядок измерений и оформление протокола. В стандарте приведены базовые числа циклов для испытаний: для изгибной усталостной прочности — база 4·10^6 циклов; для контактной усталостной прочности — база 10^8 циклов.

Общая информация

• Статус: Введён в действие (межгосударственный стандарт, введён впервые).
• Дата публикации: шифр стандарта 2018; дата введения в действие (в РФ и в реестре) — 1 сентября 2019 г. (приказ Росстандарта от 25 января 2019 г.).
• Организация-издатель: Межгосударственный стандарт, введён в действие приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт).
• ICS / категории: 45.040 — железнодорожная техника; материалы и компоненты для железнодорожной техники.
• Редакция / версия: Первая редакция (введён впервые). В стандарт внесены поправки, опубликованные в ИУС №4 (2022) и ИУС №12 (2024).
• Количество страниц: 16 страниц (электронные/издательские каталоги указывают объём 16 стр.).

Область применения

Стандарт предназначен для использования при проектировании, производстве и приёмочных/лабораторных испытаниях зубчатых колес тяговых передач локомотивов и иного тягового подвижного состава; он может применяться в организациях разработчиков, заводов-изготовителей, испытательных лабораторий и служб технической эксплуатации. ГОСТ также входит в доказательную базу нормативных документов по безопасности железнодорожного подвижного состава.

Ключевые темы и требования

• Определение методик измерения изгибной усталостной прочности (нагрузка пары зубьев, контроль числа циклов, критерии разрушения или достижения базового числа циклов).
• Определение методик измерения контактной усталостной прочности (установка нагрузки и контакта, база испытаний порядка 10^8 циклов).
• Требования к условиям испытаний: температура 15–30 °С, относительная влажность 30–60 %, выдержка образцов в условиях испытаний не менее 4 часов.
• Требования к испытательному оборудованию: универсальные разрывные машины/стенды, обеспечивающие амплитуду динамической нагрузки не менее 600 кН (например, МИМ.4‑600) и автоматические системы остановки при аварийных ситуациях.
• Формы оформления результатов и протоколы испытаний — предусмотрено приложение с формой протокола (приложение В).

Применение и пользователи

Основные пользователи — конструкторские бюро и проектные организации железнодорожной техники, производители зубчатых колес и коробок передач для локомотивов и мотор-вагонного подвижного состава, испытательные и сертификационные лаборатории, службы технической эксплуатации и контроля качества. Стандарт служит руководством при приёмочно-сопроводительных испытаниях и при разработке методик контроля прочности зубчатых передач.

Связанные стандарты

В тексте и в методиках стандарта ссылаются на другие нормативные документы, в частности ГОСТ 21354-87 (Передачи зубчатые цилиндрические эвольвентные — расчёт на прочность) и региональные/национальные требования к материалам и термообработке (например, ГОСТ 30803-2014 и др.). ГОСТ 34510-2018 включён в каталоги нормативных документов для железнодорожной техники.

Ключевые слова

зубчатые колеса; тяговые передачи; изгибная усталостная прочность; контактная усталостная прочность; испытания; локомотив; методы испытаний; протокол испытаний.

FAQ

В: Что это за стандарт?

О: Межгосударственный стандарт, устанавливающий методы определения изгибной и контактной усталостной прочности зубчатых колес тяговых передач подвижного состава.

В: Что он регулирует?

О: Процедуры и условия лабораторных испытаний зубчатых колес — требования к оборудованию и среде испытаний, схемы нагружения, базовые числа циклов, порядок фиксации результатов и оформление протоколов.

В: Кто обычно использует?

О: Производители зубчатых передач, испытательные лаборатории, проектные организации железнодорожной техники, службы контроля качества и сертификации.

В: Он актуален или заменён?

О: Стандарт введён в действие и действует с 1 сентября 2019 г.; к настоящей редакции внесены поправки, опубликованные в ИУС №4 (2022) и ИУС №12 (2024). При изменениях/отмене информация публикуется в официальных информационных указателях Росстандарта.

В: Это часть серии?

О: Да. ГОСТ 34510-2018 относится к комплексу стандартов по зубчатым передачам и железнодорожной технике; в тексте стандарта имеются ссылки на родственные ГОСТы (например, ГОСТ 21354-87) и на нормативы по материалам и обработке.

В: Какие ключевые слова?

О: зубчатое колесо, тяговая передача, изгибная усталость, контактная усталость, испытание, локомотив, методы определения.
