Полное наименование и описание

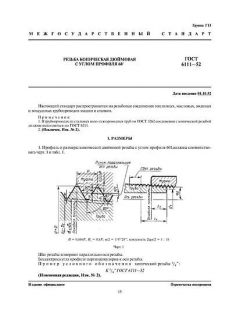

ГОСТ 6111-52 — «Резьба коническая дюймовая с углом профиля 60°». Стандарт устанавливает профиль, основные размеры и допуски для дюймовой (конусной) резьбы, применяемой в трубных и прочих соединениях, где требуется самоуплотнение за счёт конической посадки.

Аннотация

Стандарт распространяется на коническую дюймовую резьбу применяемую в соединениях топливных, масляных, водяных и воздушных трубопроводов машин и станков; содержит базовые размеры, допуски и правила обозначения резьб. Документ предназначен для проектирования, изготовления и контроля резьбовых соединений, обеспечивающих герметичность и прочность в промышленном применении.

Общая информация

• Статус: действует (актуален).
• Дата публикации: введён в действие 01 октября 1952 г.; утверждён в начале 1952 г. (первое издание 1952 г.).
• Организация-издатель: разработан Министерством станкостроения / профильными органами стандартизации СССР; последующее сопровождение — национальные органы стандартизации.
• ICS / категории: отнесён к областям машиностроения и крепёжных изделий (в карточках указан классификационный код ОКС / ICS, связанный с резьбами и крепёжными соединениями).
• Редакция / версия: первоначальная редакция 1952 г.; в справочных источниках отмечены последующие поправки/внесения изменений (в том числе поправки, отмечаемые в каталожных базах как изменения 1970 и 1985 гг.).
• Количество страниц: 4 страницы (оригинал).

Область применения

ГОСТ 6111-52 применяется при проектировании, изготовлении и контроле деталей и фитингов с конической дюймовой резьбой в трубопроводных и коммуникационных системах машин и станков: топливные, масляные, водяные и пневматические соединения. Стандарт особенно актуален для элементов, где требуется уплотнение резьбой без дополнительных уплотнителей.

Ключевые темы и требования

• Угол профиля резьбы — 60° (профиль треугольный с плоско срезанными вершинами при расчётных параметрах).
• Конусность (коэффициент конусности) типично 1:16 (угол конуса ≈ 3°34'48" для перехода диаметров вдоль нарезки).
• Базовые размеры и нормы допусков для типоразмеров дюймовой конической резьбы; правила условных обозначений (обозначения типа «К 1/2"» для наружной конической дюймовой резьбы и пр.).
• Требования к изготовлению и контролю: размеры, допуски, методы измерений и калибровки резьбы; требования к сопряжению наружной и внутренней резьб.
• Назначение и типичные области эксплуатации: трубные соединения высокого давления и коммуникации машинного оборудования.

Применение и пользователи

Основные пользователи стандарта — конструкторы и технологи машиностроительных предприятий, изготовители фитингов и трубных соединений, производители резьбонарезного инструмента, сервисные и монтажные организации в нефтегазовой, энергетической, автомобильной, гидравлической и общего машиностроения от серийного до ремонтного производства. Стандарт используется при выборе типоразмеров, изготовлении метчиков и плашек и при контроле качества резьбы.

Связанные стандарты

Сопутствующие и нормативно-связанные документы включают стандарты по инструменту и методам контроля: ГОСТ 6227-80 (метчики для конической дюймовой резьбы), нормативы по метрическим коническим резьбам (серии, например ГОСТ 25229-82 для конических метрических резьб), а также другие отраслевые ГОСТы, на которые ссылается карточка стандарта при нормировании материалов и методов контроля.

Ключевые слова

коническая резьба, дюймовая резьба, NPT, профиль 60°, конусность 1:16, трубная резьба, ГОСТ 6111-52, размеры и допуски, метчики, плашки.
