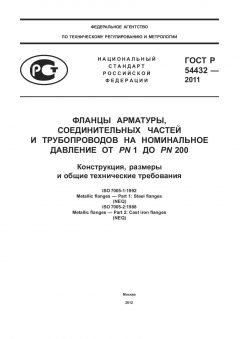

ГОСТ Р 54432-2011 PDF

Полное наименование и описание

ГОСТ Р 54432-2011. Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования; устанавливает типы фланцев, исполнение уплотнительных поверхностей, требования к материалам, изготовлению, маркировке, испытаниям и контролю.

Аннотация

Национальный стандарт РФ, определяющий конструкцию и размеры стальных и чугунных присоединительных фланцев для трубопроводной арматуры, соединительных частей, аппаратов и резервуаров расчетом на номинальное давление от PN 1 до PN 200. Содержит требования по типизации фланцев, вариантам уплотнительных поверхностей, рекомендациям по материалам и объёму приемо-сдаточных и периодических испытаний.

Общая информация

• Статус: Отменён; текст стандарта был впоследствии заменён/обновлён современной редакцией (см. ГОСТ 33259-2015).
• Дата публикации: Утверждён приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г.; введён в действие с 1 апреля 2012 г.
• Организация-издатель: Федеральное агентство по техническому регулированию и метрологии (Росстандарт).
• ICS / категории: Стандарты и классификаторы раздела «Трубопроводы и их компоненты», гидравлические и пневматические системы и компоненты общего назначения; применяется в строительстве и машиностроении.
• Редакция / версия: ГОСТ Р 54432-2011 (наименование и год издания — 2011).
• Количество страниц: Около 95 страниц (в различных публикациях указывается 95–96 стр.).

Область применения

Стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200; устанавливает конструкцию, размеры, типы и общие технические требования для стальных и чугунных фланцев.

Ключевые темы и требования

• Типизация фланцев по номерам типов (например, типы 01, 02, 03, 04, 11 и др.) и по размерным рядам.
• Исполнения уплотнительных поверхностей — плоскость, выступ, шип, паз, впадина и специальные исполнения для различных прокладок.
• Размеры и конструктивные параметры фланцев в зависимости от DN и PN; соответствие рядам размеров.
• Требования к материалам фланцев и крепёжных деталей, рекомендации по маркам стали и режимам термообработки.
• Группы контроля материалов и объемы испытаний (химический анализ, измерение твердости, механические испытания, неразрушающий контроль и др.).
• Маркировка, паспорт на изделие, требования к упаковке и документации, формы заявок и паспорта (рекомендуемые приложения).

Эти положения и конкретные числовые значения размеров, допусков и требований детально описаны в тексте стандарта.

Применение и пользователи

Практическими пользователями стандарта являются производители фланцев и фитингов, конструкторские бюро и отделы технического контроля предприятий трубопроводной арматуры, проектные организации и службы эксплуатации промышленных и коммунальных трубопроводов: нефтегазовая, химическая, энергетическая отрасли, теплоэнергетика, водоснабжение и ЖКХ. Стандарт использовался при изготовлении, приёмке и поставке фланцев в промышленности.

Связанные стандарты

ГОСТ Р 54432-2011 соотнесён и ссылается на международные стандарты ISO 7005 (части 1 и 2) и ряд российских ГОСТов и технических условий (включая ранее действовавшие сборники ГОСТ 12815/12820/12821/12822 и др.). Текст стандарта позднее был учтён и обновлён в ГОСТ 33259-2015, который фактически стал его преемником для многих областей применения.

Ключевые слова

фланец, уплотнительная поверхность, DN, PN, присоединительный фланец, арматура трубопроводная, маркировка, испытания, материал, группа контроля.

FAQ

В: Что это за стандарт?

О: Национальный стандарт РФ, регламентирующий конструкцию, размеры и общие технические требования к присоединительным фланцам для арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200.

В: Что он регулирует?

О: Регламентирует типы фланцев, исполнения уплотнительных поверхностей, размерные ряды, требования к материалам и обработке, методы контроля и испытаний, маркировку и документацию на фланцы.

В: Кто обычно использует?

О: Производители фланцев и трубопроводной арматуры, проектные и монтажные организации, службы приёма и контроля качества, а также эксплуатационные подразделения промышленных и коммунальных систем.

В: Он актуален или заменён?

О: Документ издан в 2011 году, введён в действие в 2012 году; в последующем его положение было пересмотрено и он отмечен как отменён/заменён в части требований современным ГОСТ 33259-2015 (для многих разделов принята новая редакция). При практическом применении рекомендуется сверяться с действующей редакцией ГОСТ 33259-2015 и текущими нормативными актами.

В: Это часть серии?

О: Да — стандарт входит в семейство стандартов на фланцы и фланцевые соединения, ссылается на ISO 7005 и соотнесён с рядом российских ГОСТов, регламентирующих фланцы для разных областей применения и давлений.

В: Какие ключевые слова?

О: фланец; фланцевое соединение; номинальное давление PN; номинальный диаметр DN; уплотнительная поверхность; материал; маркировка; испытания.
