ОТТ 1.3.3.99.0141-2012 PDF

Полное наименование и описание

ОТТ 1.3.3.99.0141-2012 — «Арматура трубопроводная технологических систем атомных станций, не влияющая на безопасность. Общие технические требования». Документ содержит общие технические требования к устройству, проектированию, изготовлению, монтажу и эксплуатации трубопроводной арматуры, отнесённой к 4 классу безопасности по НП-001-97.

Аннотация

Настоящие ОТТ устанавливают требования к корпусным металлическим деталям и общим техническим характеристикам арматуры диаметром от 10 до 3200 мм для эксплуатации при температурах от −50 °C до +550 °C и давлениях до 25 МПа, включая требования по надёжности, сейсмостойкости, метрологической обеспеченности, маркировке, упаковке и комплектности поставки. Документ содержит приложение с основными техническими данными и подробный перечень требований по материалам, сварке, контролю и безопасности.

Общая информация

• Статус: введён впервые (утверждён); в ряде профильных справочных баз указано, что документ впоследствии был отменён — сведения о статусе различаются по источникам (см. примечание в FAQ).
• Дата публикации: дата утверждения 08.02.2013; дата введения в действие 01.10.2013 (в некоторых базах дата добавления/актуализации: 01.02.2020 / 01.01.2021).

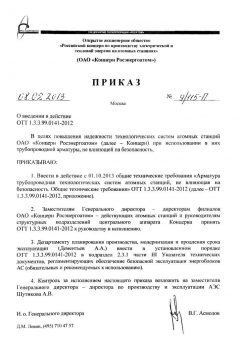

• Организация-издатель: разработан ОАО «Научно-испытательный центр оборудования атомных электростанций», утверждён Концерном Росэнергоатом.
• ICS / категории: энергетика и теплотехника; атомная энергетика; атомные электростанции. (соответствующие классификаторы и ссылки на НП/ГОСТы приведены в тексте ОТТ).
• Редакция / версия: редакция 2012 (обозначение 1.3.3.99.0141-2012); в тексте указан список принятых изменений (есть запись о выпущенном изменении №1 от 01.11.2013).
• Количество страниц: в различных источниках фигурируют разные значения (примеры: 82 страницы в коммерческой базе NormaCS; 33 страницы в справочном каталоге) — возможно, различаются форматы и издания.

Область применения

Устанавливает требования к трубопроводной арматуре технологических систем атомных станций, не влияющей на безопасность, отнесённой к 4 классу безопасности по НП-001-97. Применим для проектирования, изготовления, монтажа и эксплуатации арматуры с указанными номинальными диаметрами и эксплуатационными параметрами (температура, давление), где корпусные детали выполнены из металла. Документ ориентирован на объекты атомной энергетики и предприятия, участвующие в снабжении и эксплуатации подобных систем.

Ключевые темы и требования

• Требования к конструкции арматуры (включая границы применения и основные параметры — диаметры, пропускные характеристики, исполнения приводов и индикаторов положения).
• Требования к материалам, уплотнениям, крепёжным деталям, сварным соединениям и наплавкам; требования к контролю качества при изготовлении.
• Нормы по эксплуатационной надёжности, периодичности техобслуживания и ремонтов, показатели надёжности приводов.
• Требования по стойкости к внешним воздействиям (сейсмо- и виброустойчивость, эрозионная стойкость, климатические условия).
• Положения по безопасности, защите от несанкционированного доступа, маркировке, упаковке, транспортированию и хранению; требования к комплектности поставки и сопровождающей технической документации.
• Ограничения по средам эксплуатации: жидкие и газообразные среды (в том числе пар), параметры задаются заказчиком в пределах допустимых значений.

Применение и пользователи

Документ предназначен для проектных организаций, заводов‑изготовителей арматуры, эксплуатационных подразделений АЭС, служб закупок, технического контроля и отделов качества, а также для разработчиков технических условий и конструкторской документации для трубопроводной арматуры 4-го класса безопасности. Также используется при составлении ТУ и при сертификации/приёмке партий арматуры для неприоритетных по безопасности систем.

Связанные стандарты

В тексте ОТТ приведены и используются ссылки на ряд нормативных документов и стандартов, в том числе: ГОСТ Р 53672-2009 (Арматура трубопроводная. Общие требования безопасности), ГОСТ Р 54808-2011 (нормы герметичности затворов), ГОСТы по климатическим и электротехническим требованиям, ПНАЭ/НП и отраслевые РД и МУ, а также правила устройства и безопасной эксплуатации трубопроводов (ПБ 03-585-03, ПБ 10-573-03) и нормы проектирования сейсмостойких объектов (НП 031-01). Полный перечень нормативных ссылок приведён в основном тексте документа.

Ключевые слова

арматура трубопроводная; атомные станции; непринимающая на безопасность арматура; технические требования; надёжность; сейсмостойкость; материалы; маркировка; диаметры; давление; температура.

FAQ

В: Что это за стандарт?

О: Отраслевой (ведомственный) технический документ, устанавливающий общие технические требования к трубопроводной арматуре технологических систем АЭС, не влияющей на безопасность (4 класс по НП-001-97).

В: Что он регулирует?

О: Конструктивные требования, материалы, методы изготовления и контроля, требования надёжности и безопасности, маркеровка, транспортирование, хранение, требования к сейсмостойкости и устойчивости к внешним воздействиям для арматуры с диаметрами и рабочими параметрами, указанными в документе.

В: Кто обычно использует?

О: Проектные организации АЭС, производители арматуры и комплектующих, отделы качества и приемки, эксплуатационные службы АЭС, разработчики ТУ и специализированные лаборатории испытаний.

В: Он актуален или заменён?

О: В источниках имеются расхождения. В тексте утверждения и описания документа указаны данные об утверждении в феврале 2013 г. и вводе в действие с 01.10.2013. Однако в ряде справочных систем и каталогов отмечено, что ОТТ 1.3.3.99.0141-2012 был отменён с 15.08.2017; в других базах документ всё ещё фигурирует как действующий/введённый впервые и имеет записи об актуализации. Рекомендуется проверять текущий юридический статус в официальных реестрах (ведомственных и государственных) или у издателя/утверждающего органа перед применением в проектной или исполнительной документации.

В: Это часть серии?

О: Да — документ входит в систему отраслевых (ведомственных) ОТТ для атомной энергетики и ссылается на и согласуется с рядом других ОТТ, РД и ГОСТов по трубопроводной арматуре и инженерной защите АЭС; он коррелирует с требованиями НП-001-97 (ПНАЭ) и профильными ГОСТами по арматуре.

В: Какие ключевые слова?

О: арматура; трубопровод; АЭС; непринимающая на безопасность; технические требования; материалы; маркировка; сейсмостойкость; надёжность; эксплуатация.
